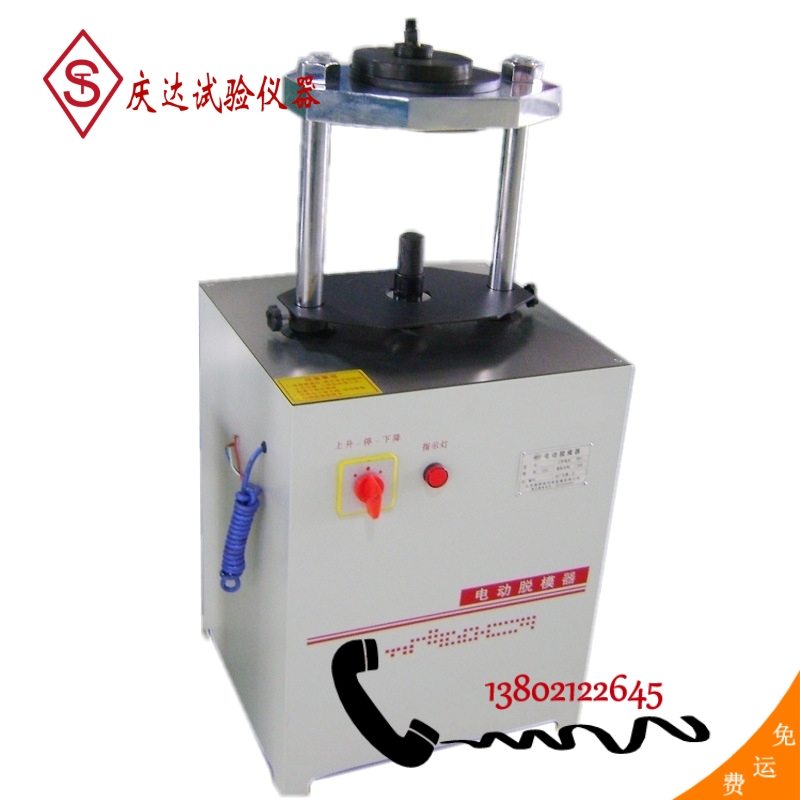

TLD-141型電動脫模器
此電動脫模器可用于直徑為：50mm,100mm,101.6mm,150mm,152mm,高度為230mm以內的各種試模內試件脫模。

一、概述
隨著建筑，公路交通的不斷發展，根據實驗的需要，本儀器采用 新設計，大大減輕了原有的手推和液壓推動等脫模器手工操作的勞動強度，本儀器采用電動自動脫模，裝有行程保護開關只需將擊實好的試樣筒放到托盤上，按下開關，便自動完成脫模工作，脫模速度快，安全可靠，使用方便。為了適用不同用戶的需求，雙速脫模器使回程速度提高了一倍，更大地提高了工作效率。

二、使用范圍和儀器構造
本儀器用于脫出穩定土，配以其它附件可脫出瀝青，混凝土，石灰土等擊實試樣，儀器由一個電動機，減速箱，推動座，上、下托盤，行程自動控制等部件組成。

三、主要技術指標
1、脫模器絲杠上升速度：70mm/min
2、脫模器絲杠下降速度:70mm/min
3、脫模器絲杠 大移動距離：240mm
4、脫模器絲杠 大上升極限距離：270mm
5、脫模器絲杠 大下降極限距離：30mm
6、脫模器絲杠 大脫模力：150kn

四、使用說明
1,開機后先觀察絲杠上升下降是否與標牌指示相符，如不相符請立即停機倒轉，否則回系統壞。
2、脫模前， 先要調整下托盤高度，將調節螺釘旋松，下托盤之間距離高于試樣筒高度，然后將調整螺釘擰緊。
3、將試樣筒放在下托盤上，須放正，使試樣筒放在下托盤的凹槽內，然后按下上升按鈕開關，即可脫出試樣，再按下降按鈕，推動座即自動回到原來位置。
4，脫Φ100試件時換上Φ100擋圈和Φ50加長桿，，脫Φ50試件時換上Φ50擋圈和Φ100加長桿



五、維修與保養
1、在使用時，先將電源插頭插座，接通電源，使用完畢，請將電源插頭拔下使整機斷電。
2、動力柜內裝有三相雙速電機、兩個交流接觸器、兩個行程控制開關，當出現接通電源，而電源指示燈不亮?xí)r可檢查一下電源插頭是否接觸好。
3、在使用中如出現電機帶不動（即電機轉動，而推動座不上升），可打開動力柜后蓋適當調整電機位置，使三角皮帶張緊，即可正常運轉。
4、使用完畢，請將立柱上，下托盤，推動座等擦干凈，套上防塵罩，如較長時間不用，可在表面涂防銹油，以防零件銹蝕。
5、為了安全起見，請用戶接地使用。
